Defectos comunes de soldadura inspeccionado porRadiografía
¿Cuáles son los defectos comunes de soldadura de los rayos X? Los defectos comunes de soldadura incluyen principalmente los siguientes: puentes, soldadura abierta, estaño insuficiente, demasiado estaño, mala alineación, vacíos, cuentas de soldadura, componentes o pasadores faltantes, etc.
Las uniones de soldadura de los componentes del chip Los principales componentes comunes del chip son: resistencias del chip y condensadores de chip. Estos componentes tienen solo dos extremos de soldadura, y la construcción de la junta de soldadura es relativamente simple. Debido a los diferentes materiales del cuerpo de varios componentes del chip, las resistencias del chip pueden penetrarse completamente bajo rayos X. Solo las juntas de soldadura de plomo y estaño en ambos extremos pueden bloquear los rayos X; Los rayos X no pueden penetrar en el material, pero es imposible usar una sustancia especial cerca del cátodo de un condensador de tántalo, por lo que se puede juzgar si la polaridad del condensador de tantalio es correcta y si falta el componente.
Los defectos comunes de los componentes de la viruta incluyen principalmente soldadura abierta, perlas de soldadura, etc. Otros defectos son relativamente pocos. En general, estos defectos comunes están relacionados en gran medida con factores como el perfil de temperatura de soldadura y el diseño de la almohadilla, y se pueden evitar en gran medida siempre que estos defectos comunes puedan controlarse razonablemente.
Hay dos tipos principales de ensamblajes de plomo de ala: QFP y SOIC. A excepción del espaciado del plomo, las imágenes de la junta de soldadura son las mismas para ambos tipos. Por lo general, las juntas de soldadura calificadas deben tener suficiente altura de soldadura en la parte del talón. Debe haber un buen filete de soldadura en el medio de la superficie de unión en la parte inferior del plomo. En cuanto a la soldadura en los extremos de los cables, generalmente se considera insignificante, ya que no tiene un efecto significativo en la resistencia de las juntas de soldadura. Sobre la base de las tres partes de la soldadura y la longitud de la junta de soldadura, se evalúa nuevamente la calidad de la junta de soldadura.

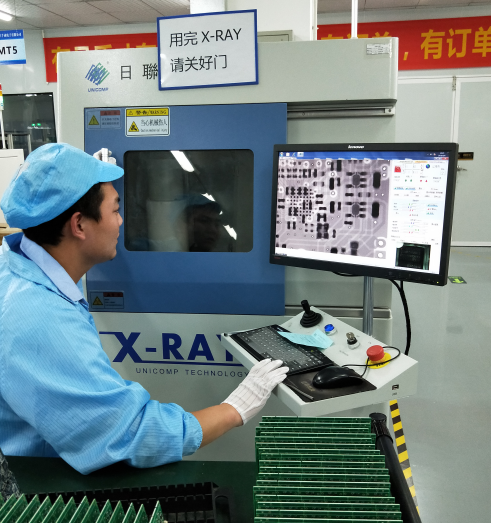

Shenzhen Baiqiancheng Electronics Co., Ltd. tiene 19 años de experiencia en el procesamiento de PCB y tiene una rica experiencia en la gestión de la calidad en el proceso de producción. Los rayos X son útiles para la detección de problemas graves comunes en la soldadura de componentes, y podemos dar soluciones rápidamente para garantizar que el PCBA a los clientes sea de alta calidad.
