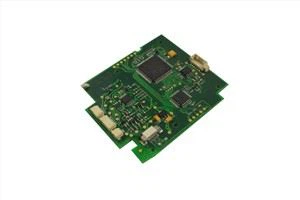

Con la complejidad de los circuitos electrónicos aumentando, no siempre es posible proporcionar toda la conectividad que se requiere utilizando sólo los dos lados de la PCB. Esto ocurre con bastante frecuencia cuando se diseña un microprocesador denso y otras placas similares. Cuando este es el caso se requieren placas multicapa.
La fabricación de placas de circuitos impresos multicapa, aunque utiliza los mismos procesos que para las placas de una sola capa, requiere un grado considerablemente mayor de precisión y control del proceso de fabricación.
Las placas se hacen mediante el uso de placas individuales mucho más delgadas, una para cada capa, y estos se unen para producir el PCB general. A medida que aumenta el número de capas, las placas individuales deben ser más delgadas para evitar que la placa CI terminada se vuelva demasiado gruesa. Además, el registro entre las capas debe ser muy preciso para garantizar que los agujeros se alineen.
Para unir las diferentes capas, el tablero se calienta para curar el material de unión. Esto puede conducir a algunos problemas de warp. Las placas grandes de varias capas pueden tener una deformación distinta si no están diseñadas correctamente. Esto puede ocurrir especialmente si, por ejemplo, una de las capas internas es un plano de potencia o un plano de tierra. Si bien esto en sí mismo está bien, si algunas áreas razonablemente significativas tienen que dejarse libres de cobre. Esto puede configurar cepas dentro de la placa CI que pueden conducir a la deformación.
